Macro $\backslash$hetisix[9]

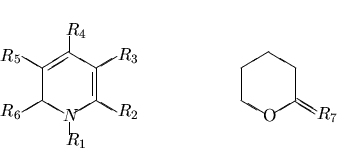

\begin{displaymath}\hetisix{$R_1$}{$R_2$}{$R_3$}{$R_4$}{$R_5$}{$R_6$}{D}{D}{$N $} \hspace{3cm} \hetisix{Q}{Q}{Q}{Q}{Q}{Q}{$R_7$}{Q}{O} \end{displaymath}

Argumento 1:
Un argumento ``Q'' no produce ninguna acción. Un argumento ``D'' dibuja un segundo enlace entre las posiciones 1 y 6.
Argumentos 2 - - 6:
Un argumento ``Q'' no produce ninguna acción.
Argumento 7:
Un argumento ``Q'' no produce ninguna acción. Un argumento ``D'' dibuja un segundo enlace entre las posiciones 2 y 3. Otros valores del argumento dibujan un enlace doble entre la posicióne 2 y ${\rm R_7} $.
Argumento 8:
Un argumento ``D'' dibuja un segundo enlace entre las posiciones 4 y 5. Otros valores del argumento no producen ninguna acción.
Argumento 9:
El símbolo atómico del hetero átomo.
