Macro $\backslash$hetthree[8]

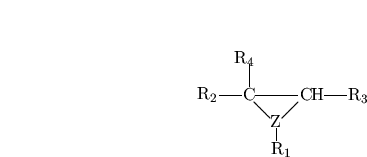

\begin{displaymath}\hetthree{${\rm R_1} $}{${\rm R_2} $}{${\rm R_3} $}{${\rm R_4} $}{Q}{S}{H}{Z} \end{displaymath}

Argumentos 1 - - 5:
Un argumento ``Q'' no produce ninguna acción.
Argumento 6:
Un argumento ``S'' dibuja un enlace a la izquierda de átomo 2. Un argumento ``H'' dibuja -- H a la izquierda del átomo 2.
Argumento 7:
Un argumento ``S'' dibuja un enlace a la derecha de átomo 3. Un argumento ``H'' dibuja H -- a la derecha del átomo 3.
Argumento 8:
El símbolo para el heteroátomo Z.
