Macro $\backslash$terpene[9]

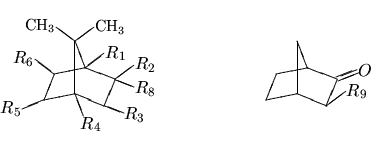

Este macro dibuja la estructura del bicyclo (2.2.1) heptano.

$$\terpene{$R_1$}{$R_2$}{$R_3$}{$R_4$}{$R_5$}{$R_6$}{M} {$R_8$}{Q} \hspace{3.5cm} \terpene{Q}{Q}{Q}{Q}{Q}{Q}{Q}{O}{$R_9$}$$

Argumentos 1 - - 6:

Un argumento ``Q'' no produce ninguna acción. Otros valores se usan como los sustituyentes ${\rm R_1}$-${\rm R_6}$.

Argumento 7:

Un argumento ``M'' dibujan dos grupos metilo en el carbono 7. Otros argumentos no producen ninguna acción.

Argumento 8:

Un argumento ``Q'' no produce ninguna acción. Un argumento `O' dibuja un grupo oxo en el carbono 2. Otros valores se usan como un segundo sustituyente sobre el carbono 2 ${\rm R_8}$.

Argumento 9:

Un argumento ``Q'' no produce ninguna acción. Un argumento ``D'' dibuja un segundo enlace entre las posiciones 2 y 3. Otros valores se usan como un segundo sustituyente sobre el carbono 3, ${\rm R_9}$.
