8.1.9 Anión radical antraceno [a019]

A continuación tenemos el anión radical antraceno, caso relativamente complejo con gran número de líneas experimentales (75). Se ha presentado (Fig. 24) una ampliación de la parte izquierda del espectro. La línea más intensa corresponde al centro del espectro y las líneas menos intensas apenas destacan. La suma de las intensidades relativas de las líneas es 210; esto explica que la relación de intensidades entre las líneas central y la primera sea 72:1.

Para su interpretación considera lo siguiente:

• Las dos primeras constantes de acoplamiento se obtienen aplicando las reglas de interpretación (sección 7, punto 6).
• La tercera constante de acoplamiento se calcula por diferencia al aplicar la Ec. (8), donde L se mide directamente en el espectro experimental teniendo en cuenta que sólo se ha representado la mitad y que su centro es la líneas 38 (la más intensa).
• Entra en el simulador y anota el Rango del espectro experimental.
• Una vez obtenidas las constantes de acoplamiento rellena la tabla del simulador y recarga el espectro.
• Al comparar los dos espectros utiliza el Rango anotado y mide cuidadosamente el valor DHpp (el espectro puede estar bien interpretado y no coincidir en el número de líneas).
• Solapa ambos espectros y refina los valores de la constantes y/o DHpp hasta coincidir.
• Imprime el resultado.

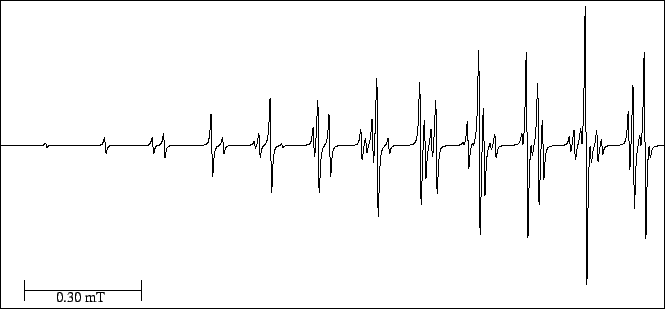

Figura 24: Anión radical antraceno.

Simulador

[Ejercicio] Una vez interpretado el espectro, utiliza distintos valores para el parámetro DHpp y observa como afecta al espectro simulado. Rellena

la tabla (tab-a019)

e indica cuál es a tu juicio la simulación cuyo resultado se parece al espectro experimental. Imprime únicamente el espectro más parecido al experimental.
